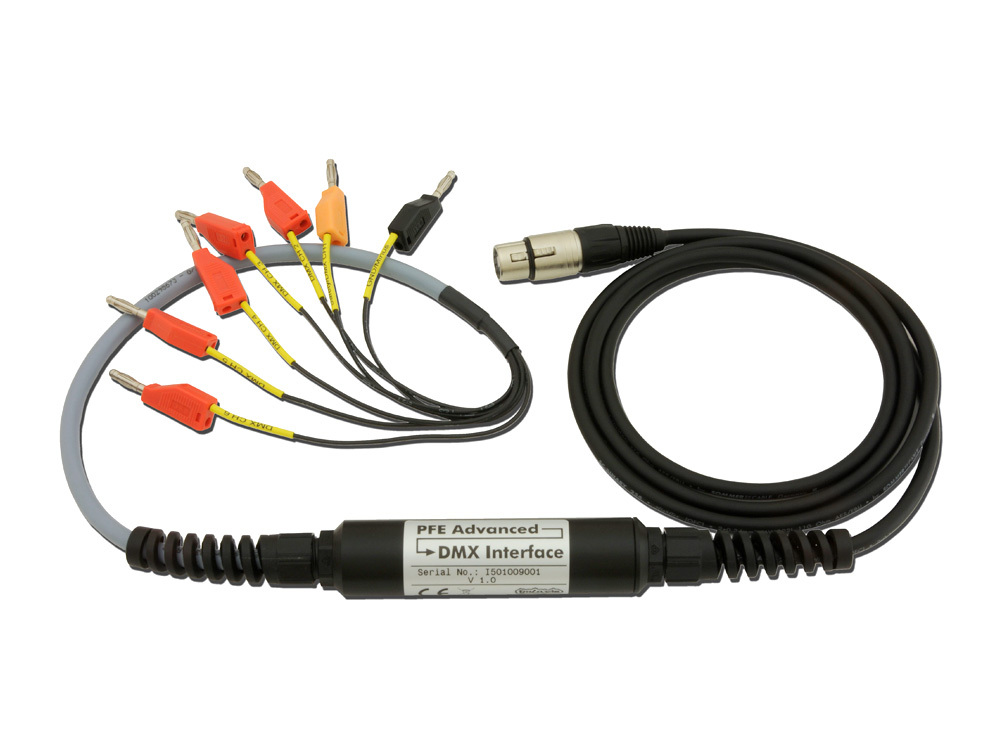

Galaxis Showtechnik PFE Advanced – DMX Interface 6-Kanal

Beschreibung

Das DMX-Interface wird verwendet, um Effektgeräte mit einem DMX-512-Eingang mit einem Empfänger PFE Advanced anzusteuern und somit sehr einfach in das System zu integrieren. Typische Anwendungen sind die Ansteuerung von Nebelmaschinen oder Flammeneffekten.

Voraussetzung ist, daß der Empfänger mit einer Terminalfunktion ausgestattet ist, damit mehrere Zündkanäle auf einen Ausgang programmiert werden können und dabei die Dauer, wie lange die Ausgänge aktiv sein sollen, festgelegt werden kann.

Dieses Interface hat einen Safety-Eingang und fünf Steuer-Eingänge. Die Stromversorgung erfolgt stets vom Empfänger über den Safety-Eingang. Sobald der Safety-Eingang unter Spannung steht, wird ein DMX-Signal erzeugt mit DMX-Kanal 1 auf 100%. Die Eingänge 1-5 werden auf die DMX-Kanäle 2-6 umgesetzt (0% oder 100%).

Obwohl DMX an sich kein sicheres Protokoll ist (keine Prüfsummen oder andere Sicherheitsmerkmale darin implementiert) ist die Anwendung dieses Interfaces relativ sicher, da ein DMX-Signal nur dann erzeugt wird, wenn das Interface von einem Ausgang des Empfängers mit Strom versorgt wird.
